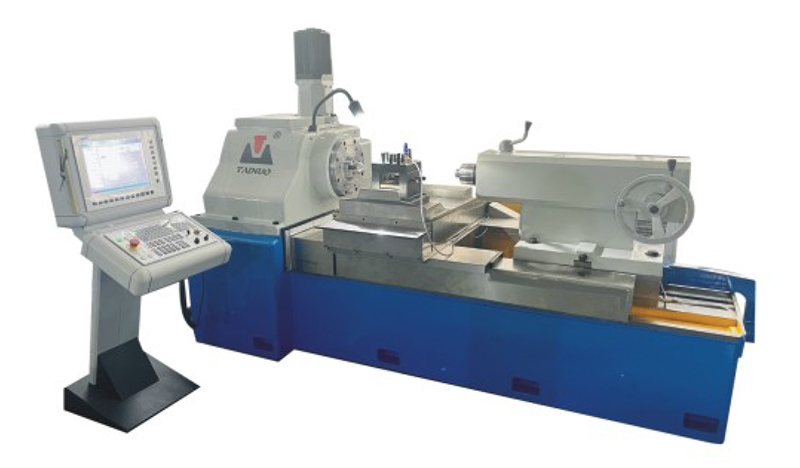

數控滾刀鏟齒車床
■ 機床簡介
●采用高端的數控系統支持精密和復雜的數學運算
●采用獨特的床身結構，三軸三聯動
●工件軸采用自主高剛性高扭矩的設計
●鏟背采用大推力的直線電機，最快可達6次/秒
●豐富的機床配置及靈活多樣的鏟齒程序
■ 適用范圍
適用于各類滾刀及成型銑刀的車螺紋及熱前粗鏟齒加工
| HTM-Ⅱ | HTM-L | |
| 鏟齒加工程序 | ■ | ■ |
| 標準工裝與工具 | ■ | ■ |
| 床頭頂尖 | □ | ■ |
| 床頭三爪卡盤 | □ | □ |
| 鏟齒刀座 | ■ | 2 |
| 手動尾座 | ■ | ■ |
| 尾座頂尖 | 2 | 3 |
| 內循環冷卻裝置 | ■ | ■ |
| 自動潤滑裝置 | ■ | ■ |
| 氣動裝置 | ■ | ■ |
| 立地式操作臺 | ■ | ■ |
| 控制電柜與空調 | ■ | ■ |
| 工作燈 | ■ | ■ |
| 停電保護模塊 | □ | □ |
■ 技術規格
| HTM-III | HTM-L (大規格) | |
| 頂尖中心高 | 220mm | 210mm |
| 頂尖距（Max.） | 520mm | 620mm |
| 加工直徑（Max.） | Ф220mm | Ф400mm |
| 有效加工長度（Max.） | 350mm | 400mm |
| 加工模數 | M1～M12(≥M8需分刀鏟) | M1～M20(≥M12需分刀鏟) |
| 加工頭數 | 任意/Any | 任意/Any |
| 鏟背量（Max.） | 16mm | 25mm |
| 工作臺橫向行程 | Z=425mm | Z=560mm |
| 刀架縱向行程 | X=100mm | X=175mm |
| 床頭（C）功率 | 7.5KW | 11KW |
| 床頭（C）接口 | Max.75rpm,BT50# | Max.50rpm,BT50# |
| 數控系統 | LYNUC U3E | LYNUC U3E |
| 機床電源 | 3AC 380V 20KVA | 3AC 380V 30KVA |
| 安裝面積 | 2600×1300×1950mm | 3600×1600×1950mm |
| 主機重量 | 5,000kg | 9,000kg |
